- 產品標題：室外恒溫泳池設計方案
- 產品簡介：利用沸點在零下22度的工質（常溫對工質來講是非常熱的,能使其蒸發的）在蒸發器中吸收空氣中的熱量,然后經過壓縮機壓縮成高溫高壓的液體（出口在85度以上）,進入水中的冷凝器和水充分交換熱量,冷卻后進入蒸發器中重新吸收熱量,不斷如此循環直到把整箱水加熱。
- 訂購熱線：400-094-9388
-
室外恒溫泳池設計方案
一、節能先鋒——熱泵熱水器
隨著經濟的發展及人民生活水平的提高，人們對生活熱水需求量迅猛增長。但是，由于大氣環保加大了執法力度，燃煤鍋爐房紛紛改造，又由于燃油燃?xì)馍踔林苯佑秒姰a(chǎn)生熱水的成本過高，且非“可持續發展”的長久之計，因此，近年來以太陽能為供熱源的熱水器產業速度遞增。然而，由于我國太陽能資源分布有著地區上的較大差異，南方大部分地區全年的晴天率不足50%，這就意味著在滿負荷利用太陽熱水器的情況下，相當一部分熱是來源于電或燃?xì)猓?，利用太陽能來生產熱水依然具有一定的局限性。與之相比，熱泵熱水器作為一種能從自然界的空氣中獲取低品位熱，經過電力做功，輸出能用的高品位熱能的設備，其技術已成為全世界備受關注的新能源技術。
熱泵理論來源于十九世紀早期的卡諾循環原理，1852年威廉·湯姆遜提出了熱泵設想。1912年在瑞士蘇黎世成功安裝了一套以河水為低位熱源的熱泵設備用于供暖，這是世界上第一個水源熱泵系統，此后的幾十年是熱泵的早期研究發展階段，但因其設備費用高昂、可靠性較低，六十年代熱泵工業進入停滯不前的階段，直到七十年代爆發能源危機，人們重新認識到熱泵節約能源，回收低溫廢熱的特點，對熱泵的研究工作又重視起來。熱泵技術在工業領域得到廣泛應用，在節約能源和保護環境方面起著重大作用。
二十世紀七十年代末期，我國生產出第一臺燃?xì)鉄崴?，熱水器行業迅速發展起來。目前，市場上有燃?xì)鉄崴?、電熱水器和太陽能熱水器三大類，大大地方便了人們的生活，但它們分別具有易燃、易爆、易中毒、易觸電、使用難、安裝維護難等缺點。

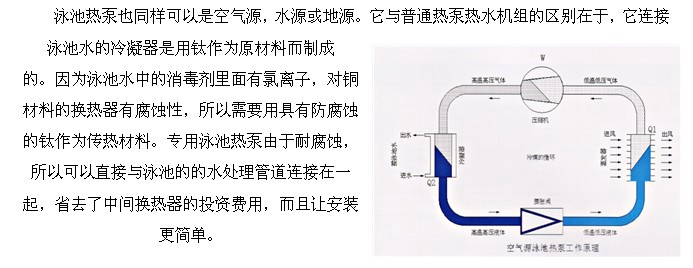

二、熱泵熱水器工作原理
.jpg)
三、戴高樂熱泵機組的優點
1、熱泵工程機組特點說明：

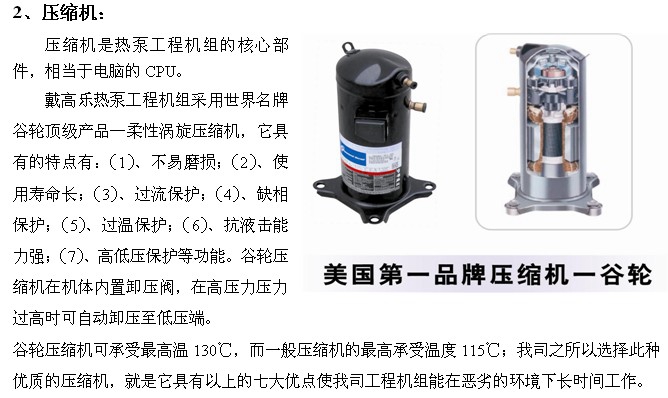

1、采用美國品牌谷輪壓縮機、日本鷺宮電子膨脹閥。
2、機組箱體全部由數控設備制作，箱體外觀整齊劃一，美觀大方。
3、使用防水電機，防水電控箱體，使機組更加安全可靠。

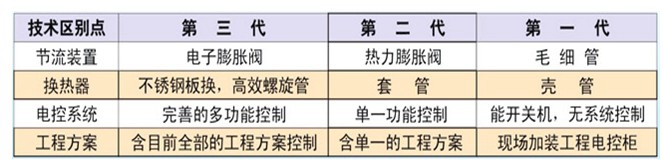

4、機組系統采用電子膨脹閥節流調節裝置，機組適用范圍更加廣闊，機組系統運行穩定可靠。
5、機組冷凝器使用美國技術螺旋管制作，換熱能力更加優秀，能效比大大提高。
6、控制系統已采用可調化霜溫度，可根據實際工作情況，進行化霜溫度點調節，解決系統頻繁化霜或系統很難進入化霜的難題。
.jpg)
.jpg)
四、恒溫泳池工程方案設計
杭州某300立方米室外恒溫游泳池選型計算
一、項目概述
本項目設計條件：本恒溫泳池工程位于杭州市，是一個室外公共恒溫游泳池，泳池面積約為200m2。本設計的重點在于冬季情況下能滿足泳池每小時所損失的熱量，其它季節更能滿足此使用要求。現選用戴高樂泳池?zé)崴畽C組來加熱與平衡泳池在各個季節每天的熱量損失并將泳池水維持在26℃。
二、泳池?fù)p耗熱量計算：
泳池所需的加熱量包括以下4個部分；
（1）、水面蒸發和傳導損失的熱量； （2）、池壁和池底傳導損失的熱量；（3）、管道的凈化水設備損失的熱量；（4）、補充水加熱需要的熱量。
三、泳池設計選型過程
（1）冬季情況下泳池表面蒸發損失的熱量按下式計算 ：
水面蒸發和傳導損失的熱量：Qx＝α·у（0.0174vf＋0.0229）(Pb－Pq) A(760/B) 式中Qx——泳池表面蒸發損失的熱量（kJ/h）；α——熱量換算系數，α ＝4.1868 kJ/kcal ；у——與泳池水溫相等的飽和蒸汽的蒸發汽化潛熱（kcal/kg）；vf——泳池水面上的風速（m/s），一般按下列規定采用：室內水池vf＝0.2~0.5m/s ；露天水池 vf＝2~3m/s ；Pb——與泳池水溫相等的飽和空氣的水蒸汽分壓力（mmHg）；
Pq——泳池的環境空氣的水蒸汽壓力（mmHg）；A——泳池的水表面面積（m2）；B——當?shù)氐拇髿鈮毫Γ╩mHg）。
查相關參數表可知
У=2440 kJ/kg=583 kcal/kg
Vf=3.0 m/s
Pb=3.363 KPa=25.22 mmHg
Pq=1.595 KPa=11.96mmHg
A =200 m2
B=765.7 mmHg
則 Qx＝α· у（0.0174vf＋0.0229）(Pb－Pq) A(760/B)
=4.1868×583×（0.0174×3+0.0229）（25.22-11.96）×200×760÷765.7
=2440×（0.0751）×13.26×200×0.992
=115216（kCal/h）
（2）加上泳池的水表面、池底、池壁、管道和設備等傳導所損失的熱量：
而泳池的水表面、池底、池壁、管道和設備等傳導所損失的熱量，占泳池水表面蒸發損失熱量的 20% 。
則泳池這部分損失熱量為：115216×0.2=23043（kCal/h）
（3）泳池補水加熱所需的熱量：
Qb＝αqbу（tr- tb）/t 式中Qb——游泳池補充水加熱所需的熱量(kJ/h)；α——熱量換算系數，α＝4.1868(kJ /kcal)；qb——游泳池每日的補充水量(L)；按泳池水量的5～10%確定；室內游泳池取5%。у——水的密度（kg/L）；tr——游泳池水的溫度（℃）。tb——游泳池補充水水溫（℃）；t——加熱時間。查相關參數表可知：
qb=300m3×5%=15000L；
tr=26℃
tb=10℃
則 Qb＝αqbу（tr- tb）/t
=4.1868×15000×1×(26-10)/24
=10006 kcal/h
經計算得泳池平均每小時經水面蒸發和傳導損失的熱量、池壁和池底傳導損失的熱量、管道的凈化水設備損失的熱量、泳池補水所需的加熱量合計為：115216 + 23043+10006=148265（kcal/h）。故泳池每小時損失的熱量可由1臺MD200泳池機組提供即可滿足此泳池的要求。
選1臺MD200泳池機組可滿足此泳池一年四季恒溫使用。
.jpg)

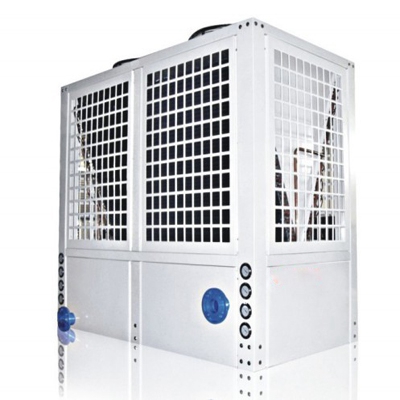

產品名稱：戴高樂商用泳池?zé)岜脽崴?0P機
產品型號：MD200D
最高出水溫度℃：35
水流量（L/H）：22000L/H
制熱量（Kw）：84Kw
額定功率（Kw）：19Kw
額定電流（A）：35A
額定電壓（V）：380 V
額定頻率（Hz）：50Hz/60Hz
接管尺寸（DN(mm)）：DN75
外型尺寸：1990x980x2040
質量（Kg）：600Kg
噪音（Db）：≦60Db
五、運行費用經濟性分析
若1噸水從15℃升溫至28℃，則需熱量13000KCAL；加熱1噸水所需費用見下表：
根據所需熱負荷Q=cm△t=1×1000×（28℃－15℃）=13000（kcal），熱泵的耗電量為13000÷860÷4.2=3.6KWh,電價為1元/度，則加熱1噸水所需費用為3.6*1=3.6（元）
注：能源價格有地區、時間差價。
燃油鍋爐：每1噸熱水運行費：13000千卡÷10500KCal/kg÷0.8×3.6元/kg=5.6元
燃?xì)忮仩t：每1噸熱水運行費：13000千卡÷8700KCal/m3×2.6元/m3÷0.8=4.9元
泳池?zé)岜脵C組：每1噸熱水運行費13000千卡÷860千卡/度×1元/度÷4.2=3.6元

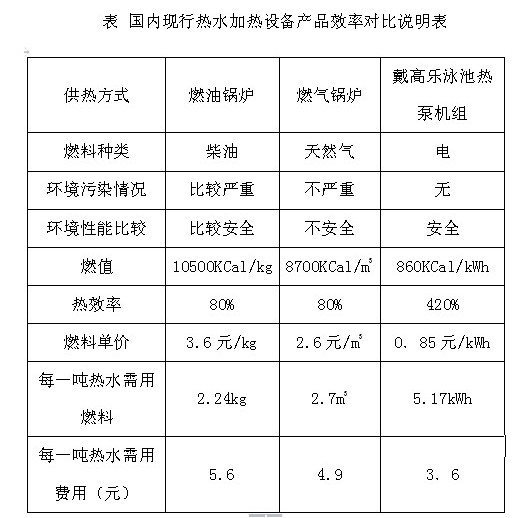

泳池從15℃升溫至28℃時各種加熱設備所耗電量如下表：
.jpg)
由上表可見，在燃油鍋爐、燃?xì)忮仩t、銘迪泳池?zé)岜脵C組這幾種加熱設備中，戴高樂泳池?zé)岜脵C組加熱1噸水所需要的費用是最少的，使用是最經濟的，效率比其它三種加熱設備都高。

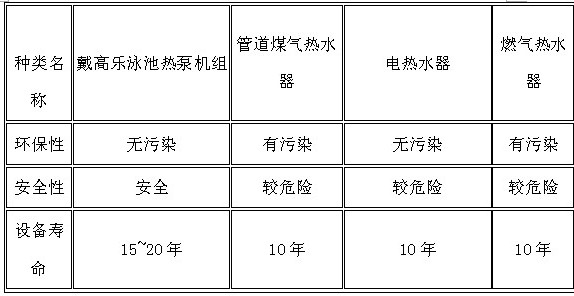

從以上計算分析比較可觀的，而且具有環保、安全性強，設備壽命長，使用舒適方便等優點，從表中可以更為直觀的表現出來：
.jpg)
?系我們（400-094-9388）.jpg){kind=small}
法國戴高樂泳池設備集團，創于1998年，總部在法國里昂，在法國，西班牙，澳洲，中國四個國家設有生產基地。
廣州德諾泳池設備有限公司作為中國最早從事泳池水療設備研發生產的企業之一，是法國戴高樂泳池設備中國總代理和授權生產制造的工廠，已有20年生產制造經驗。
憑借集團雄厚實力和技術創新能力，研發出全球領先的無機房一體化自動凈水系統，該系統是集循環過濾、消毒、照明于一體過濾消毒系統，該系統在過濾的同時可以通過鹽氯電解機產生氯氣對泳池水體進行消毒，100%遠離化學藥品，既節能又環保。
法國戴高樂泳池設備集團每年都參加世界各地行業展會，并與世界各地本行業先進企業進行溝通與交流，是美國國家游泳基金會和國際泳聯協會成員
戴高樂系統產品，擁有30多種款式，按安裝方式分有壁掛式，平嵌式，臺階式，地埋式，水療梯等五種款式；按過濾介質分有：石英沙過濾（最傳統的過濾介質，全球認可），聚酯濾芯（歐美國家偏愛）過濾，PP專用杜邦濾袋（法國和中東國家偏愛）過濾等三種無機房泳池過濾系統。
戴高樂Degaulle品牌自2004年進入中國市場以來，在國內20多個省市都有工程代理商，全國范圍內有近3000人的施工隊伍和售后服務人員，我們的設備免費保修1年，是行業內首家提供終身保養服務的公司，在設備運行的過程中有任何問題，接到客戶服務電話1小時內作出響應，從當?shù)鼗蜃罱匿N售代理機構派員，48小時內幫您解決問題。
.jpg) |
.jpg) |
(1).jpg) |

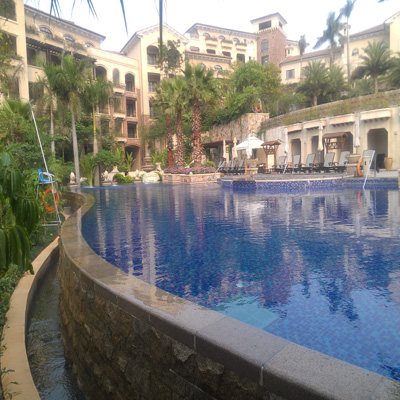

| 嬰兒親子游泳館（成功案例） | 健身會所(成功案例) | 無邊際游泳池(成功案例) |
