室內恒溫泳池設計方案
一、節能先鋒——熱泵熱水器
隨著經濟的發展及人民生活水平的提高，人們對生活熱水需求量迅猛增長。但是，由于大氣環保加大了執法力度，燃煤鍋爐房紛紛改造，又由于燃油燃氣甚至直接用電產生熱水的成本過高，且非“可持續發展”的長久之計，因此，近年來以太陽能為供熱源的熱水器產業速度遞增。然而，由于我國太陽能資源分布有著地區上的較大差異，南方大部分地區全年的晴天率不足50%，這就意味著在滿負荷利用太陽熱水器的情況下，相當一部分熱是來源于電或燃氣，所以，利用太陽能來生產熱水依然具有一定的局限性。與之相比，熱泵熱水器作為一種能從自然界的空氣中獲取低品位熱，經過電力做功，輸出能用的高品位熱能的設備，其技術已成為全世界備受關注的新能源技術。
熱泵理論來源于十九世紀早期的卡諾循環原理，1852年威廉·湯姆遜提出了熱泵設想。1912年在瑞士蘇黎世成功安裝了一套以河水為低位熱源的熱泵設備用于供暖，這是世界上第一個水源熱泵系統，此后的幾十年是熱泵的早期研究發展階段，但因其設備費用高昂、可靠性較低，六十年代熱泵工業進入停滯不前的階段，直到七十年代爆發能源危機，人們重新認識到熱泵節約能源，回收低溫廢熱的特點，對熱泵的研究工作又重視起來。熱泵技術在工業領域得到廣泛應用，在節約能源和保護環境方面起著重大作用。
二十世紀七十年代末期，我國生產出第一臺燃氣熱水器，熱水器行業迅速發展起來。目前，市場上有燃氣熱水器、電熱水器和太陽能熱水器三大類，大大地方便了人們的生活，但它們分別具有易燃、易爆、易中毒、易觸電、使用難、安裝維護難等缺點。

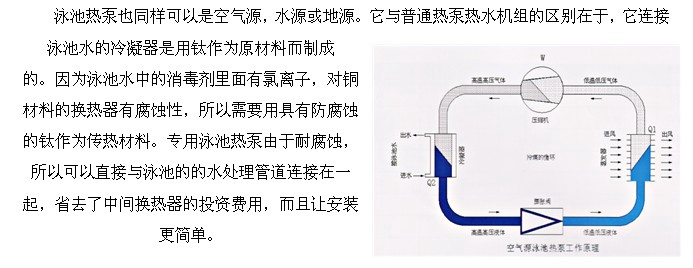

二、熱泵熱水器工作原理
.jpg)

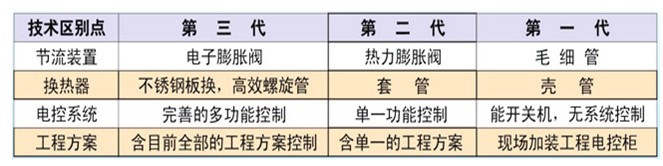

三、戴高樂熱泵機組的優點
1、熱泵工程機組特點說明：

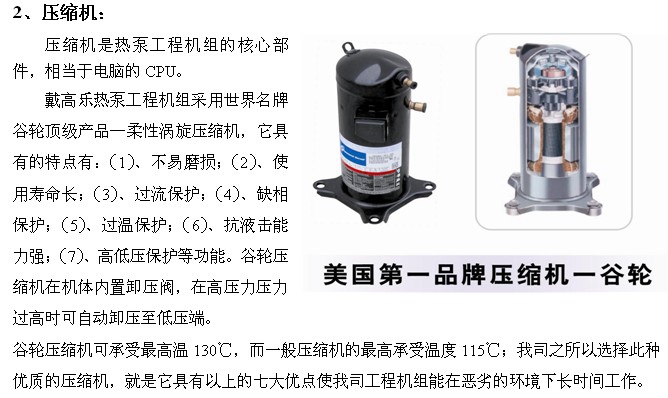

1、采用美國品牌谷輪壓縮機、日本鷺宮電子膨脹閥。
2、機組箱體全部由數控設備制作，箱體外觀整齊劃一，美觀大方。
3、使用防水電機，防水電控箱體，使機組更加安全可靠。
4、機組系統采用電子膨脹閥節流調節裝置，機組適用范圍更加廣闊，機組系統運行穩定可靠。
5、機組冷凝器使用美國技術螺旋管制作，換熱能力更加優秀，能效比大大提高。
6、控制系統已采用可調化霜溫度，可根據實際工作情況，進行化霜溫度點調節，解決系統頻繁化霜或系統很難進入化霜的難題。
.jpg)
.jpg)
四、工程方案設計
（一）、工程概況
工程名稱：
室內泳池熱泵恒溫熱水工程
工程目的：給予泳池恒溫。
系統設計原始條件和參數：
泳池容量：20*40*1.8=1440m3
泳池恒定溫度：28℃
最低水溫：10℃；
初次加熱時間：48小時
泳池地點：室內。
（二）、系統設計優點
較好地結合實際使用的特點，系統工程設計合理、結構簡單、使用方便。熱泵換熱器采用高效純鈦管,可以讓機器直接跟泳池進行循環,無需中間換熱器,便于安裝、維修和保養。
從技術經濟的角度考慮，選用性能可靠、價格合理的設備。合理利用投資，便于熱水管理。
（三）、系統設計方案
1. 熱泵配置
熱泵主機的配置主要根據對泳池的初次加熱所需的熱量，并根據最不利工況來進行計算，。根據贛州地區冬季平均基礎水溫為 10℃，故要滿足貴方泳池恒溫的需求，需配熱泵主機功率為
根據公式：Q=C×M×△T
注明：Q：熱負荷 Kcal
C：水的比熱容 1Kcal/kg·℃
M：日用水總量 kg或L
△T：水溫差 28℃-10℃=18℃
初次加熱所需熱量為：
1Kcal/Kg.℃×10³kg/m³×1440×（28-10）℃=25920000Kcal
以初始加熱按48小時計，
所需的總輸出功率為：
25920000Kcal÷860Kcal/Kw.H÷48H=627.90Kw
2. 機組選型
初水溫為10℃，恒溫在28℃時，戴高樂空氣源熱泵MD200D（20匹）機組輸入功率為19Kw，制熱量為84Kw的20匹熱泵主機，臺數為：
627.90Kw÷84Kw＝8臺
實際工作時間為：
25920000Kcal÷860Kcal/Kw.H÷（84Kw×8）=45H.
泳池每天保持恒溫僅需很少的熱量，根據散熱量計算，約占泳池初始加熱的30%左右。(即為:627.90Kw×30%=188.37KW)所以在計算機組選型時，若滿足初次加熱一定會滿足每天恒溫的。
因此從投資經濟性和使用合理性考慮最終確定選用我司生產的MD200D（20匹）機組8臺。
3. 機組圖片及性能參數
產品名稱：戴高樂商用泳池熱泵熱水器20P機
產品型號：MD200D
最高出水溫度℃：35
水流量（L/H）：22000L/H
制熱量（Kw）：84Kw
額定功率（Kw）：19Kw
額定電流（A）：35A
額定電壓（V）：380 V
額定頻率（Hz）：50Hz/60Hz
接管尺寸（DN(mm)）：DN75
外型尺寸：1990x980x2040
質量（Kg）：600Kg
噪音（Db）：≦60Db

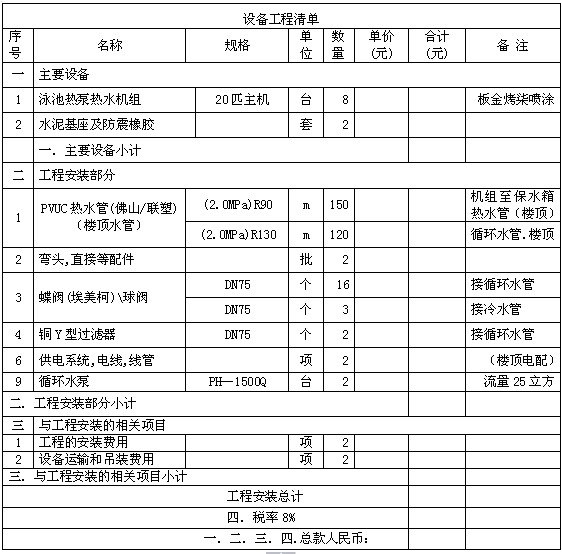

五、工程設備基礎清單
.jpg)
清單僅供參考，具體還以實地為主！
六、運行費用經濟性分析
若1噸水從15℃升溫至28℃，則需熱量13000KCAL；加熱1噸水所需費用見下表：
根據所需熱負荷Q=cm△t=1×1000×（28℃－15℃）=13000（kcal），熱泵的耗電量為13000÷860÷4.2=3.6KWh,電價為1元/度，則加熱1噸水所需費用為3.6*1=3.6（元）
注：能源價格有地區、時間差價。
燃油鍋爐：每1噸熱水運行費：13000千卡÷10500KCal/kg÷0.8×3.6元/kg=5.6元
燃氣鍋爐：每1噸熱水運行費：13000千卡÷8700KCal/m3×2.6元/m3÷0.8=4.9元
泳池熱泵機組：每1噸熱水運行費13000千卡÷860千卡/度×1元/度÷4.2=3.6元
泳池從15℃升溫至28℃時各種加熱設備所耗電量如下表：
由上表可見，在燃油鍋爐、燃氣鍋爐、銘迪泳池熱泵機組這幾種加熱設備中，銘迪泳池熱泵機組加熱1噸水所需要的費用是最少的，使用是最經濟的，效率比其它三種加熱設備都高。
從以上計算分析比較可觀的，而且具有環保、安全性強，設備壽命長，使用舒適方便等優點，從表中可以更為直觀的表現出來：
?系我們（400-094-9388）.jpg){kind=small}
法國戴高樂泳池設備集團，創于1998年，總部在法國里昂，在法國，西班牙，澳洲，中國四個國家設有生產基地。
廣州德諾泳池設備有限公司作為中國最早從事泳池水療設備研發生產的企業之一，是法國戴高樂泳池設備中國總代理和授權生產制造的工廠，已有20年生產制造經驗。
憑借集團雄厚實力和技術創新能力，研發出全球領先的無機房一體化自動凈水系統，該系統是集循環過濾、消毒、照明于一體過濾消毒系統，該系統在過濾的同時可以通過鹽氯電解機產生氯氣對泳池水體進行消毒，100%遠離化學藥品，既節能又環保。
法國戴高樂泳池設備集團每年都參加世界各地行業展會，并與世界各地本行業先進企業進行溝通與交流，是美國國家游泳基金會和國際泳聯協會成員
戴高樂系統產品，擁有30多種款式，按安裝方式分有壁掛式，平嵌式，臺階式，地埋式，水療梯等五種款式；按過濾介質分有：石英沙過濾（最傳統的過濾介質，全球認可），聚酯濾芯（歐美國家偏愛）過濾，PP專用杜邦濾袋（法國和中東國家偏愛）過濾等三種無機房泳池過濾系統。
戴高樂Degaulle品牌自2004年進入中國市場以來，在國內20多個省市都有工程代理商，全國范圍內有近3000人的施工隊伍和售后服務人員，我們的設備免費保修1年，是行業內首家提供終身保養服務的公司，在設備運行的過程中有任何問題，接到客戶服務電話1小時內作出響應，從當?shù)鼗蜃罱匿N售代理機構派員，48小時內幫您解決問題。
.jpg) |
.jpg) |
(1).jpg) |

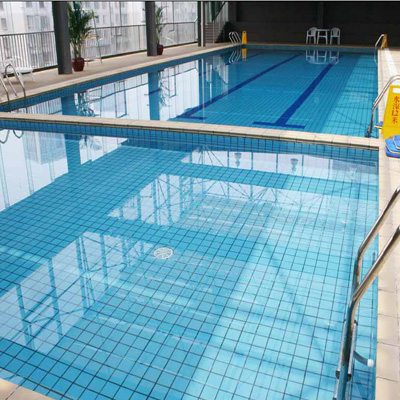

| 嬰兒親子游泳館（成功案例） | 健身會所(成功案例) | 無邊際游泳池(成功案例) |
